ንቁ ሃርሞኒክ ማጣሪያዎች(AHF-23-0.2-2L-R)
የተለመደ የመተግበሪያ መስክ
ዘመናዊ አርክቴክቸር
ሃርሞኒክ ምንጭ፡ ሪክተር፣ ኢንቮርተር
ሃርሞኒክ መሳሪያዎች፡- የመቀያየር ኃይል አቅርቦት፣ አየር ማቀዝቀዣ፣ ሊፍት፣ ኤልኢዲ

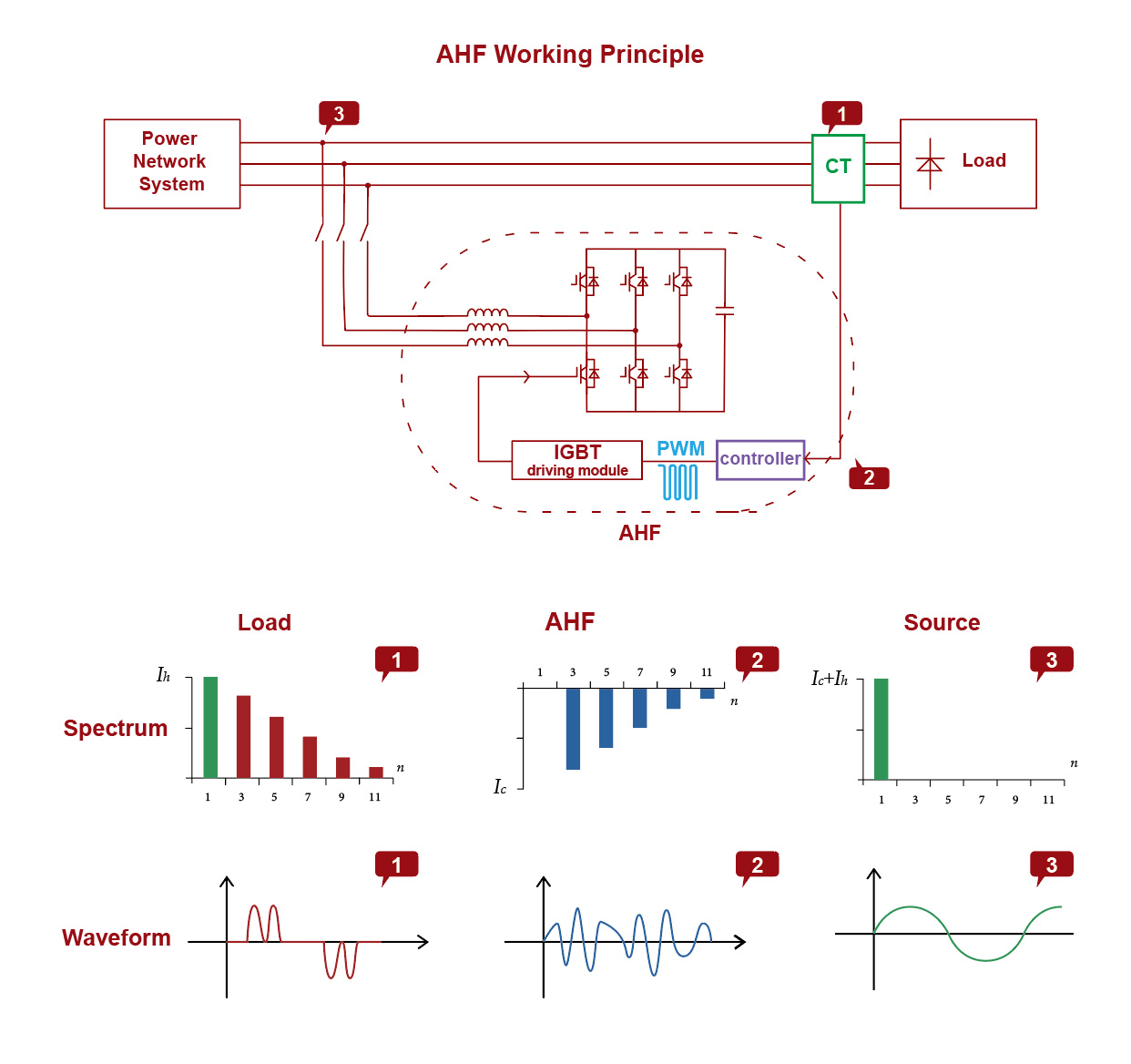

የሥራ መርህ
ውጫዊ ሲ ቲ ሲፒዩ የላቀ የአመክንዮ ቁጥጥር አርቲሜቲክ ስላለው የሎድ አሁኑን ይገነዘባል፣የመመሪያውን ወቅታዊ ሁኔታ በፍጥነት መከታተል ይችላል፣የጭነቱን አሁኑን ወደ ንቁ ሃይል እና የማሰብ ችሎታ ያለው FFT በመጠቀም ምላሽ ሰጪ ሃይል ይከፋፍላል እና የሃርሞኒክ ይዘቱን በፍጥነት እና በትክክል ያሰላል።ከዚያም በ 20KHZ ፍሪኩዌንሲ IGBT ን ለማብራት እና ለማጥፋት የ PWM ምልክትን ወደ የውስጥ IGBT ሾፌር ሰሌዳ ይልካል።በመጨረሻም ኢንቬርተር ኢንዳክሽን ላይ ተቃራኒ ምዕራፍ ማካካሻ የአሁኑ ያመነጫል, በተመሳሳይ ጊዜ ሲቲ ደግሞ የውጽአት ወቅታዊ እና አሉታዊ ግብረ ወደ DSP ይሄዳል.ከዚያ DSP የበለጠ ትክክለኛ እና የተረጋጋ ስርዓት ለማግኘት ቀጣዩን የሎጂክ ቁጥጥር ይቀጥላል።
ቴክኒካዊ ዝርዝሮች
| TYPE | 220V ተከታታይ | 400V ተከታታይ | 500V ተከታታይ | 690V ተከታታይ |
| ደረጃ የተሰጠው የካሳ ወቅታዊ | 23A | 15A፣25A፣50A 75A፣100A፣150A | 100A | 100A |
| የስም ቮልቴጅ | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| ደረጃ የተሰጠው ድግግሞሽ | 50/60Hz±5% | |||
| አውታረ መረብ | ነጠላ ደረጃ | 3 ደረጃ 3 ሽቦ / 3 ደረጃ 4 ሽቦ | ||
| የምላሽ ጊዜ | <40 ሚሴ | |||
| ሃርሞኒክስ ማጣሪያ | ከ 2 ኛ እስከ 50 ኛ ሃርሞኒክስ ፣የማካካሻ ብዛት ሊመረጥ ይችላል ፣ እና የነጠላ ማካካሻ ወሰን ሊስተካከል ይችላል | |||
| ሃርሞኒክ ማካካሻ መጠን | > 92% | |||
| ገለልተኛ መስመር የማጣራት ችሎታ | / | የ 3 ኛ ደረጃ 4 ሽቦ ገለልተኛ መስመር የማጣራት አቅም ከደረጃ ማጣሪያ 3 እጥፍ ነው። | ||
| የማሽን ውጤታማነት | > 97% | |||
| የመቀያየር ድግግሞሽ | 32 ኪኸ | 16 ኪኸ | 12.8 ኪኸ | 12.8 ኪኸ |
| ተግባር | ከሃርሞኒክስ ጋር ይስሩ | |||
| ቁጥሮች በትይዩ | ምንም ገደብ የለም ነጠላ ማዕከላዊ ቁጥጥር ሞጁል እስከ 8 የኃይል ሞጁሎች ሊታጠቅ ይችላል | |||
| የመገናኛ ዘዴዎች | ባለ ሁለት ቻናል RS485 የግንኙነት በይነገጽ (የ GPRS/WIFI ገመድ አልባ ግንኙነትን ይደግፋል) | |||
| Alfitude ሳይቀንስ | <2000ሜ | |||
| የሙቀት መጠን | -20 ~ +50 ℃ | |||
| እርጥበት | <90%RH፣በአማካኝ ወርሃዊ ዝቅተኛው የሙቀት መጠን 25°C ላይ ያለ ኮንደንስ ነው። | |||
| የብክለት ደረጃ | ከደረጃ III በታች | |||
| የጥበቃ ተግባር | ከመጠን በላይ የመጫን ጥበቃ ፣ የሃርድዌር ከመጠን በላይ መከላከያ ፣ ከመጠን በላይ የቮልቴጅ ጥበቃ ፣ የኃይል ውድቀት ጥበቃ ፣ ከመጠን በላይ የሙቀት ጥበቃ ፣ የድግግሞሽ ያልተለመደ ጥበቃ ፣ የአጭር የወረዳ ጥበቃ ፣ ወዘተ. | |||
| ጫጫታ | <50dB | <60dB | <65dB | |
| መትከል | መደርደሪያ / ግድግዳ ላይ የተገጠመ | |||
| ወደ መስመር መንገድ | የኋላ ግቤት(የመደርደሪያ አይነት)፣የላይ መግቢያ(በግድግዳ ላይ የተገጠመ አይነት) | |||
| የጥበቃ ደረጃ | IP20 | |||
የምርት ስያሜ
የምርት ገጽታ
